Die meisten Durchdringungen am Flachdach lassen sich mit einem Klebeflansch oder mit Flüssigkunststoff dauerhaft dicht bekommen, bei ungewöhnlicher Geometrie oder mehreren Anschlüssen auf engem Raum sollte ein Fachbetrieb ran. Maßgeblich sind die Flachdachrichtlinie und DIN 18531. Als Faustregel gelten 30 cm Abstand bei Bahnenabdichtungen, 10 cm bei Flüssigkunststoff und 50 cm bei aufgestellten Aggregaten.
Kurz gesagt:
- Zwischen Durchdringungen bei Bahnenabdichtungen sollte ein Mindestabstand von 30 Zentimetern eingehalten werden, bei Flüssigkunststoff kann er auf 10 Zentimeter reduziert werden.
- Bei aufgestellten Aggregaten sind mindestens 50 Zentimeter Abstand erforderlich, um Wartung und spätere Reparaturen zu ermöglichen.
- Bei Feuchtigkeit in Dampfsperre oder Dämmung sollte ein Fachbetrieb die Durchdringungen neu abdichten, um größere Schäden zu verhindern.
- Für einzelne Rohrdurchführungen ist die Nutzung eines Flansch mit mindestens 12 Zentimeter Breite oder einer Manschette sinnvoll, bei komplexen Geometrien ermöglicht Flüssigkunststoff flexible Lösungen.
- Arbeiten an Dachdurchdringungen sollten immer mit umfassendem Absturzschutz erfolgen, weil viele tödliche Unfälle durch Abstürze bei Dacharbeiten verursacht werden.
Inhaltsverzeichnis
- Sofort-Checkliste und Entscheidungskriterien vor Ort
- Normen, Richtlinien und die wichtigsten Maße
- Übliche Anschlussarten an Durchdringungen: Vor- und Nachteile
- Materialwahl und Systeme: Bitumen, Kunststoffbahnen, EPDM und Flüssigkunststoff
- Schritt-für-Schritt: Rohrdurchführung abdichten
- Nachträgliche Abdichtung vorhandener Rohrdurchführungen: Optionen und Grenzen
- Sicher arbeiten: Absturzschutz beim Abdichten von Durchdringungen
- Praktische Perspektive von Engels Bedachungen
- Dienstleistungen von Engels Bedachungen bei Durchdringungs-Abdichtungen
- Quellen
- FAQ
Sofort-Checkliste und Entscheidungskriterien vor Ort
Bevor Sie zu Werkzeug oder Material greifen, lohnt sich eine kurze Bestandsaufnahme auf dem Dach. Wer hier schludert, baut sich Undichtigkeiten für die nächsten Jahre ein.
- Messen Sie den Abstand der Durchdringung zum nächsten Ablauf, zur Aufkantung und zu anderen Durchdringungen.
- Prüfen Sie den Untergrund: Ist die Dampfsperre intakt, liegt die Dämmung trocken, wie ist der Zustand der vorhandenen Abdichtung?
- Kontrollieren Sie die Geometrie: Reicht der Platz für einen Flansch mit ausreichender Überdeckung oder für eine Vlieseinlage bei Flüssigkunststoff?
- Entscheiden Sie anhand der Befunde, ob eine Heimwerkerlösung reicht oder ob mehrere Durchdringungen, Rissbildung oder ein beschädigter Untergrund einen Fachbetrieb erfordern.
Eine einzelne, gut zugängliche Rohrdurchführung mit intaktem Untergrund ist meist machbar. Sobald Dampfsperre oder Dämmung feucht sind, sollte das ein Fachbetrieb übernehmen, sonst wird aus einer kleinen Reparatur ein größerer Schaden.
Normen, Richtlinien und die wichtigsten Maße
Die Flachdachrichtlinie, herausgegeben vom Zentralverband des Deutschen Dachdeckerhandwerks (ZVDH), ist die Fachregel für Abdichtungen und regelt Anschlüsse, Abschlüsse und Durchdringungen im Detail. Sie ergänzt DIN 18531, die die Grundanforderungen an Abdichtungen für genutzte und nicht genutzte Dächer festlegt. Beide Regelwerke greifen zusammen: DIN 18531 definiert das Schutzziel, die Flachdachrichtlinie liefert die Ausführungsdetails.

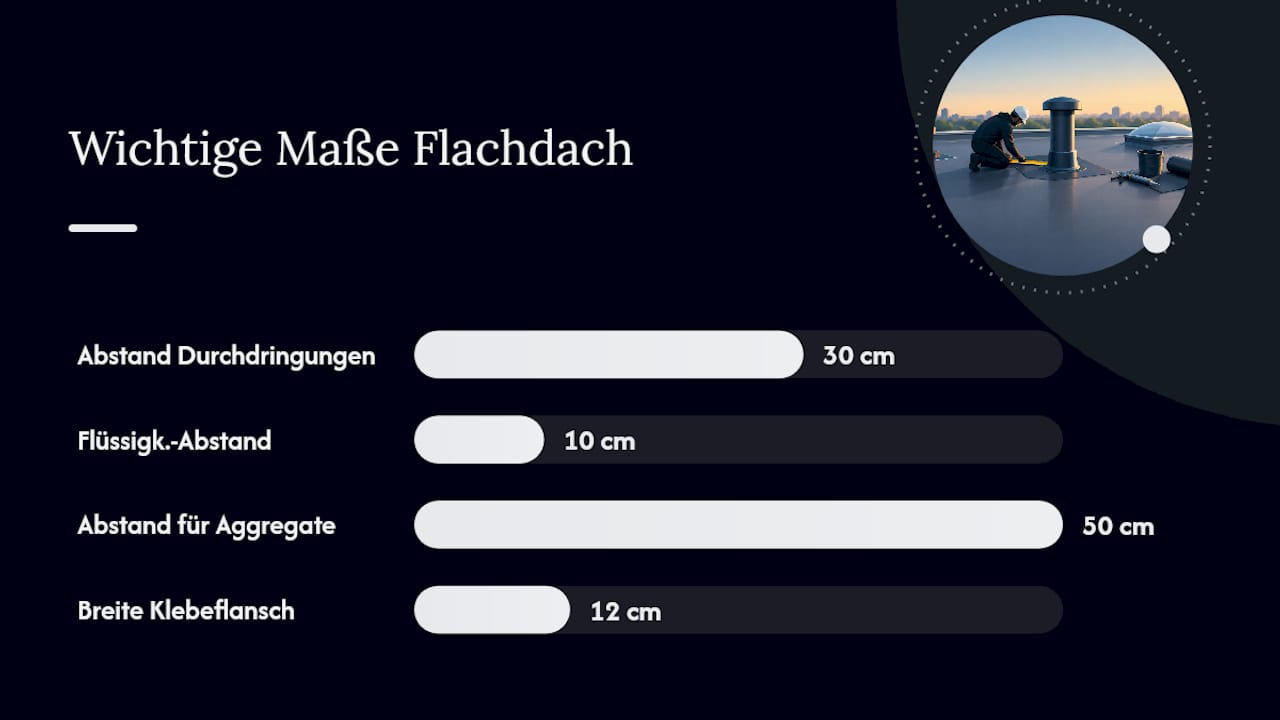

Für die Praxis zählen vor allem diese Maße:
- Mindestabstand zwischen Durchdringungen bei Bahnenabdichtungen: 30 cm.
- Bei Flüssigkunststoff kann dieser Abstand auf bis zu 10 cm reduziert werden.
- Für auf der Dachfläche aufgestellte Aggregate empfiehlt die Fachregel einen Mindestabstand von 50 cm, damit Wartung und Reparatur später möglich bleiben.
- Klebeflansche sollten eine Breite von mindestens 12 cm haben, damit die Verklebung Bewegungen und Windsog aushält.
Der Mindestabstand von 30 cm zwischen Durchdringungen bei Bahnenabdichtungen ist in der Fachliteratur belegt und verhindert, dass sich Anschlussbahnen gegenseitig überlagern und Schwachstellen entstehen. Bei geprüften Systemlösungen, etwa werkseitig konfektionierten Formteilen, dürfen Hersteller abweichende Maße freigeben, wenn deren eigene Verlegeanleitung das vorsieht.
Übliche Anschlussarten an Durchdringungen: Vor- und Nachteile
Welche Anschlussart passt, hängt von Bewegung, Geometrie und Belastung ab.
- Klebeflansch: Eine Rohrhülse mit angeformtem Flansch wird auf die Abdichtungsbahn geklebt. Er verträgt thermische Bewegung gut, doch bei zu schmalem Flansch oder unsauberer Verklebung reißt die Fuge nach wenigen Jahren auf.
- Dichtungsmanschette: Eine flexible Gummimanschette mit Schelle sitzt schnell und passt sich runden Formen an. Bei größeren Bewegungen oder scharfkantigen Durchdringungen stößt sie an ihre Grenzen.
- Los- und Festflansch: Diese Konstruktion nimmt Horizontalkräfte auf und eignet sich für größere Durchdringungen wie Lüftungsrohre. Die Muttern müssen nach der Montage mehrfach nachgezogen werden, sonst verliert die Verbindung ihre Vorspannung.
- Flüssigkunststoff mit Vlieseinlage: Bei unregelmäßiger Geometrie, etwa an Winkeln oder Bündeln aus mehreren Leitungen, passt sich Flüssigkunststoff flexibler an als vorgefertigte Formteile. Verarbeitet wird er zweischichtig, das Vlies muss blasenfrei in die erste Schicht eingearbeitet werden.
Profi-Tipp: Ziehen Sie Schraubverbindungen an Los-/Festflanschen nicht nur einmal an, sondern nach der Fachregel mehrfach nach, das letzte Mal frühestens nach 24 Stunden, sonst lockert sich die Vorspannung wieder.
Materialwahl und Systeme: Bitumen, Kunststoffbahnen, EPDM und Flüssigkunststoff
Nicht jedes Material harmoniert mit jeder Anschlussart. Bitumenbahnen vertragen sich gut mit verschweißten oder geklebten Manschetten, weil beide Systeme thermisch verschmelzen. Kunststoffbahnen aus PVC oder FPO brauchen kompatible, meist herstellerspezifische Formteile, ein fremdes Fabrikat lässt sich selten sauber anbinden. EPDM-Bahnen werden häufig geklebt statt geschweißt, entsprechend zählt hier vor allem die Flanschbreite und die Sauberkeit des Untergrunds.
- Bitumenbahnen: kompatibel mit geschweißten Manschetten und Klebeflanschen, verzeihen kleine Unebenheiten.
- Kunststoffbahnen (PVC, FPO): erfordern systemeigene Formteile desselben Herstellers.
- EPDM: klebende Anschlüsse, hohe Anforderungen an die Untergrundvorbereitung.
- Flüssigkunststoff: universell einsetzbar als Übergangslösung zwischen verschiedenen Bahnenmaterialien und an komplexen Details.
Bei jedem Systemwechsel lohnt sich der Blick in die Verlegeanleitung des Herstellers oder ein Anruf bei dessen Anwendungstechnik, gerade an Details, die nicht standardisiert sind, entstehen die meisten Fehler nicht am Material, sondern an der Anbindung. Eine jährliche Sichtprüfung der Anschlüsse, besonders nach Frostperioden, deckt lose Flansche oder Risse frühzeitig auf, bevor Wasser eindringt.
Schritt-für-Schritt: Rohrdurchführung abdichten
Für eine einzelne, gut zugängliche Rohrdurchführung mit intaktem Untergrund gehen Sie so vor:
- Vorbereitung: Messen Sie die Durchdringung, reinigen Sie den Untergrund rund um das Rohr und decken Sie angrenzende Flächen ab, damit kein Kleber oder Flüssigkunststoff dorthin gelangt, wo er nicht hingehört.
- Manschette oder Klebeflansch einbauen: Schieben Sie die Manschette über das Rohr, richten Sie den Flansch faltenfrei auf der Bahn aus und verkleben Sie ihn vollflächig, mindestens 12 cm breit. Bei Schraubflanschen ziehen Sie die Muttern gleichmäßig über Kreuz an.
- Flüssigkunststoff einbinden: Tragen Sie die erste Schicht auf, legen Sie das Armierungsvlies blasenfrei ein und überdecken Sie es sofort mit der zweiten Schicht. Am Übergang zur Bahnenabdichtung halten Sie eine Überlappung von mindestens 100 mm ein.
- Abschlussprüfung: Kontrollieren Sie den Anschluss auf Falten, Blasen und Lufteinschlüsse, prüfen Sie mit einer einfachen Wasserprobe die Dichtigkeit und halten Sie das Ergebnis mit Fotos fest.
Profi-Tipp: Arbeiten Sie Flüssigkunststoff nie bei praller Sonne oder unter 5 Grad, beides führt zu ungleichmäßiger Aushärtung und Blasenbildung.
Nachträgliche Abdichtung vorhandener Rohrdurchführungen: Optionen und Grenzen
Bei bestehenden Durchführungen, die undicht geworden sind, gibt es abgestufte Lösungen je nach Schadensbild.
- Flexible Manschetten mit Schelle sind eine schnelle, oft nur vorübergehende Lösung bei kleinen Rissen.
- Klebeflansch- und Formteillösungen erneuern den Anschluss dauerhaft, setzen aber einen intakten Untergrund voraus.
- Einschubbare Durchführungssets ähnlich LOROFLEX eignen sich für Bestandsrohre, wenn kein kompletter Rückbau möglich ist.
- Eine dauerhafte Sanierung setzt voraus, dass Dampfsperre und Dämmung trocken sind, andernfalls hält jede neue Abdichtung nur kurz.
Provisorien werden oft teurer als gedacht, weil Wasser unter der Notabdichtung weiterwandert und Dämmung sowie Sparren angreift, bevor der eigentliche Schaden auffällt. Ein Kostenvoranschlag vor Ort zeigt meist schnell, ob eine Reparatur oder ein kompletter Neuanschluss sinnvoller ist.
Sicher arbeiten: Absturzschutz beim Abdichten von Durchdringungen
Arbeiten an Durchdringungen finden fast immer nahe der Dachkante oder an Aufbauten statt, also genau dort, wo Absturzgefahr am größten ist. Kollektive Schutzmaßnahmen wie Seitenschutz oder Geländer haben immer Vorrang vor persönlicher Schutzausrüstung, weil sie ohne Mitwirkung der Arbeitenden wirken.
- Sichern Sie die Absturzkante, bevor Sie mit Messen oder Einbauen beginnen.
- Nutzen Sie persönliche Schutzausrüstung nur, wenn kollektive Maßnahmen technisch nicht möglich sind.
- Brechen Sie die Arbeit ab, wenn Nässe, Wind oder unklare Tragfähigkeit des Untergrunds ein sicheres Vorgehen verhindern.
Ein erheblicher Teil der tödlichen Arbeitsunfälle in Deutschland sind Absturzunfälle, wie Zahlen der BAuA zeigen, weshalb Dacharbeiten ohne ausreichende Sicherung keine Option sind. Wie Sie ein begehbares Dach richtig absichern, lesen Sie in unserer separaten Anleitung zur Absturzsicherung.
Praktische Perspektive von Engels Bedachungen
Seit 1954 sehen wir bei Engels Bedachungen immer wieder dieselben Fehlerbilder: zu schmale Klebeflansche, die nach wenigen Jahren aufreißen, oder Flüssigkunststoff ohne Vlieseinlage, der bei der ersten Frostperiode reißt. Auffällig ist, dass viele Undichtigkeiten nicht am Material liegen, sondern an der Anbindung, also genau an der Stelle, wo Heimwerker am meisten sparen. Wenn mehrere Durchdringungen dicht beieinander liegen oder der Untergrund schon feucht ist, lohnt sich eine Überprüfung vor der nächsten Regenperiode, nicht danach.
— Electus
Dienstleistungen von Engels Bedachungen bei Durchdringungs-Abdichtungen
Wer sich bei einer Durchdringung nicht sicher ist oder mehrere Problemstellen auf dem Dach hat, muss nicht selbst aufs Dach steigen. Ein Fachbetrieb begutachtet Flachdächer vor Ort, erneuert defekte Anschlüsse und bindet Rohrdurchführungen fachgerecht mit Klebeflansch oder Flüssigkunststoff an.
- Begutachtung bestehender Durchdringungen und Feststellung der Schadensursache.
- Reparatur oder Neubeflanschung einzelner Anschlüsse.
- Vollständige Flüssigkunststoff-Anbindung bei komplexer Geometrie.
Eine Ersteinschätzung lässt sich unkompliziert anfragen, gerade bei mehreren Durchdringungen auf einem älteren Flachdach zahlt sich der fachliche Blick vor der nächsten Sanierung aus.
Quellen
Wer tiefer einsteigen möchte, findet die Ausführungsdetails direkt in der Flachdachrichtlinie, Hintergründe zu Abständen und Anschlussarten bei Baunetzwissen und Verarbeitungshinweise zu Flüssigkunststoff im Fachartikel des Deutschen Dachdeckerhandwerks. Mehr zur Einordnung der Richtlinie liefert unser Beitrag zur Flachdachrichtlinie.
- Durchdringungen von Dachabdichtungen | Flachdach
- Fachregel für Abdichtungen (Flachdachrichtlinie) - Auszüge
- Flüssigkunststoff: Durchdringungen sicher anschließen
- BAuA-Faktenblatt Absturzunfälle
FAQ
Wie groß ist der Abstand zwischen Durchdringungen laut Flachdachrichtlinie?
Bei Bahnenabdichtungen gilt ein Mindestabstand von 30 cm zwischen Durchdringungen und anderen Bauteilen. Bei Flüssigkunststoff kann dieser Abstand auf bis zu 10 cm reduziert werden, für aufgestellte Aggregate empfiehlt die Fachregel 50 cm.
Welche Möglichkeiten gibt es, Rohrdurchführungen nachträglich abzudichten?
Für bestehende Rohrdurchführungen eignen sich flexible Manschetten mit Schelle, Klebeflansch-Nachrüstungen oder einschubbare Durchführungssets, wenn kein Rückbau möglich ist. Welche Lösung dauerhaft trägt, hängt vom Zustand des Untergrunds ab, ist die Dämmung bereits feucht, hilft nur eine vollständige Sanierung.
Was regelt die Fachregel für Abdichtungen (Flachdachrichtlinie)?
Die Flachdachrichtlinie legt die Ausführung von Anschlüssen, Abschlüssen und Durchdringungen bei Flachdächern fest und ergänzt die Schutzziele der DIN 18531. Herausgeber ist der Zentralverband des Deutschen Dachdeckerhandwerks, kurz ZVDH.
Was kostet es, ein Flachdach neu abzudichten?
Engels Bedachungen veröffentlicht keinen pauschalen Preis für eine Flachdachabdichtung, da die Kosten von Fläche, Zustand des Untergrunds und gewähltem Material abhängen. Eine Einschätzung vor Ort liefert einen verlässlichen Kostenrahmen für das jeweilige Projekt.
