Ein Attika-Detail ist der hochgeführte Abdichtungsanschluss am Dachrand samt Abdeckung. In der Praxis gilt eine Anschlusshöhe von rund 15 cm über der wasserführenden Ebene als Orientierungswert, Abweichungen müssen begründet und dokumentiert werden. Verbindlich zu prüfen bleiben zudem die Entwässerung samt Notüberlauf und der statische Nachweis der Attikaabdeckung gegen Windsog.
Kurz gesagt:
- Die optimale Anschlusslinie der Attika liegt bei mindestens 15 cm über der wasserführenden Ebene, Abweichungen müssen stets dokumentiert werden.
- Die AufbauSchichten eines Attika-Details umfassen Tragkonstruktion, Dampfsperre, Dämmung, Abdichtung, Hochzug an der Attika und Abdeckung, wobei jede Schicht eine spezifische Funktion erfüllt.
- Für Abdichtungen gelten verbindliche Normen wie DIN 18531, ergänzend die Flachdachrichtlinie 2026, mit Fokus auf Anschlussdetails, Gefälle und barrierefreie Übergänge.
- Bei der Planung der Attika-Höhe müssen Standard- und Ausnahmefälle geprüft, die Höhenbemaßung klar dokumentiert sowie statische Nachweise bei exponierter Lage eingeholt werden.
- Für die Entwässerung sind mindestens ein Dachablauf und ein Notüberlauf vorgesehen, wobei die Wahl des Systems von Gebäudegröße, Geometrie und Wartungszugang abhängt.
Inhaltsverzeichnis
- Schichtenaufbau und Funktion eines typischen Attika-Details
- Normen und Regelwerke: Flachdachrichtlinie, DIN 18531 und verwandte Normen
- Anschlusshöhen und Attikaabdeckung: Praxiswerte, Ausnahmen und Bemaßung
- Entwässerung durch Attika und Notentwässerung: Systeme, Platzierung, Frostschutz
- Windsog, Attikaabdeckungen und Befestigung: Haltersysteme und Nachweise
- CAD-Details, Formate und Zeichnungs-Standards für Attika-Details
- Praxis-Checkliste für Planung, Ausschreibung und Abnahme
- Perspektive von Engels Bedachungen: typische Fehler und Bewährtes aus der Praxis
- Wie Engels Bedachungen bei Planung und Ausführung hilft
- Schnelle Links: Regelwerke, Fachartikel und CAD-Downloads
- Quellen
- FAQ

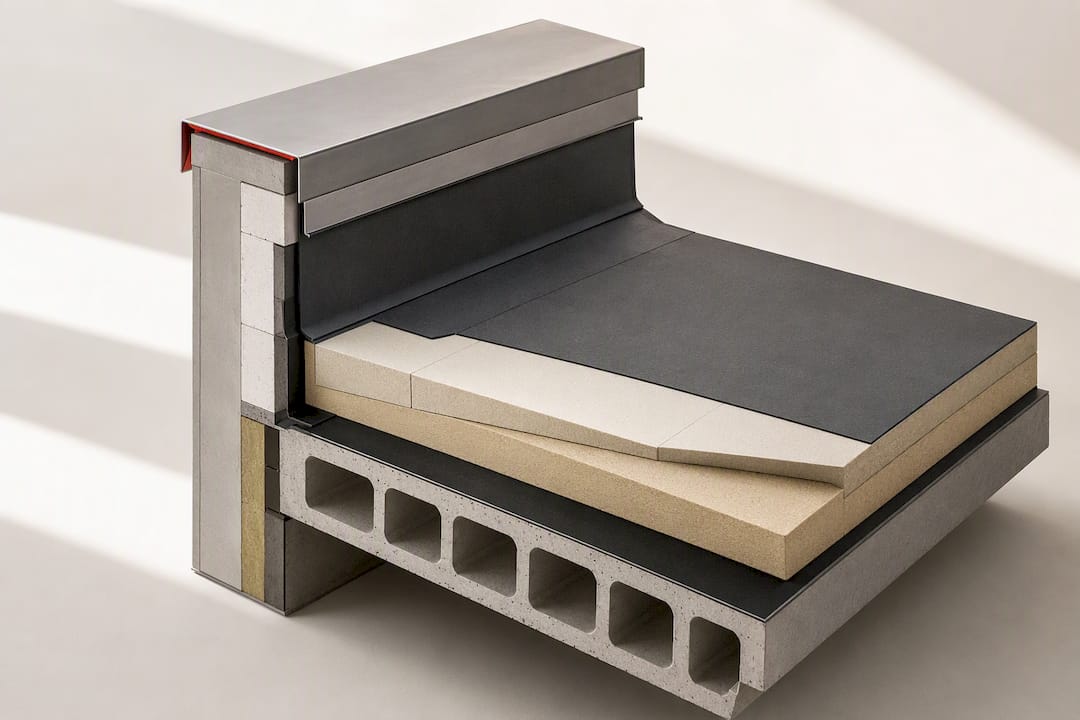

Schichtenaufbau und Funktion eines typischen Attika-Details
Von innen nach außen folgt ein Attika-Anschluss immer der gleichen Logik: Tragkonstruktion, Dampfsperre, Wärmedämmung, Gefälledämmung, Abdichtung, Hochzug an der Attika und zuletzt die Abdeckung. Jede Schicht hat eine eigene Aufgabe, und wer eine davon in der Zeichnung unterschlägt, riskiert Feuchteschäden an genau dieser Stelle.
Die Dampfsperre verhindert, dass Raumluftfeuchte in die Dämmung diffundiert. Die Gefälledämmung sorgt dafür, dass Wasser zum Ablauf läuft, statt sich am Attikafuß zu stauen. Die Abdichtung selbst wird an der Attika hochgeführt, hier entscheidet sich, ob Bitumenbahn, Kunststoffbahn oder Flüssigabdichtung zum Einsatz kommt, jede Variante verlangt eine andere Anschlussdetaillierung.
Im CAD-Detail sollten mindestens folgende Angaben stehen:
- Schichtdicken und Materialbezeichnungen für Dämmung und Abdichtung
- Anschlusshöhe der Hochführung, bemaßt ab Oberkante Dachhaut
- Befestigungspunkte der Abdeckung mit Abstandsmaßen
- Gefällerichtung und Tiefpunkte für die Entwässerung
Normen und Regelwerke: Flachdachrichtlinie, DIN 18531 und verwandte Normen
Für die Planung zählt der Unterschied zwischen Pflicht und Fachregel. Die DIN 18531 ist die rechtlich maßgebliche Normengrundlage für Abdichtungen und regelt Anschlussdetails, Gefälleplanung und Instandhaltung verbindlich. Die Flachdachrichtlinie in der Ausgabe von Januar 2026 ergänzt das als praxisnahe Fachregel, unter anderem mit aktualisierten Hinweisen zu Gefälle, Behelfsabdichtungen und barrierefreien Übergängen, und ist seit Dezember 2025 digital verfügbar.
Für die Entwässerung ist zusätzlich DIN EN 12056-3 relevant, für die Windsogsicherung der Abdeckung greifen die einschlägigen Windlastnormen. Wer von einer der Vorgaben abweicht, sollte das schriftlich begründen, denn im Streitfall zählt die Dokumentation mehr als die gute Absicht.
- DIN 18531: verbindlich für Abdichtung, Anschlusshöhen und Instandhaltung
- Flachdachrichtlinie 2026: praxisleitend, mit neuen Hinweisen zu Gefälle und Übergängen
- DIN EN 12056-3: maßgeblich für die Bemessung der Dachentwässerung
Mehr zur Neufassung liefert unser Hintergrundartikel zur Flachdachrichtlinie.
Anschlusshöhen und Attikaabdeckung: Praxiswerte, Ausnahmen und Bemaßung
Die Bemessung der Anschlusshöhe ist einer der Punkte, an denen sich Planer am häufigsten verschätzen. Als Orientierungswert gilt eine Hochführung von mindestens 15 cm über der wasserführenden Ebene, gemessen ab fertiger Dachhaut.
- Prüfen, ob die Standardhöhe von 15 cm eingehalten wird oder eine Ausnahme vorliegt.
- Eine Abweichung nur dann zulassen, wenn sie begründet und im Plan dokumentiert ist.
- Überdeckungsbreite und Tropfkante der Abdeckung so bemaßen, dass Wasser sicher vom Bauteil weggeführt wird.
- Bei Blendenhöhen über 200 mm, exponierter Lage oder höheren Windzonen einen statischen Nachweis für die Abdeckung einholen.
Die Schenkelmaße der Abdeckung richten sich nach der Dämmstärke und dem gewählten Halterprofil, hier lohnt der Blick in unsere Anleitung zu Anschlusshöhen und Ausführung.
Entwässerung durch Attika und Notentwässerung: Systeme, Platzierung, Frostschutz
In der Praxis kommen drei Entwässerungsvarianten zum Einsatz: das innenliegende verrohrte System, die Entwässerung durch die Attika selbst und die verrohrte Entwässerung über Gully und Fallrohr. Die Flachdachrichtlinien beschreiben alle drei als anerkannte Lösungen, die Wahl hängt von Gebäudegeometrie und Wartungszugang ab.
Unabhängig von der Dachgröße müssen bei innenliegender Entwässerung mindestens ein Dachablauf und mindestens ein Notüberlauf vorgesehen werden. Fehlt das Gefälle, sind Abläufe zwingend an konstruktiven Tiefpunkten zu platzieren, und die Zahl der Abläufe muss gegebenenfalls erhöht werden, damit sich kein Wasser staut.
- Innenliegendes System: verrohrt durch das Gebäude, wartungsintensiv aber unauffällig
- Entwässerung durch Attika: kompakt, erfordert präzise Höhenkoordination
- Verrohrte Entwässerung mit Gully und Fallrohr: robust, gut zugänglich für Wartung
Profi-Tipp: Notüberläufe immer so platzieren, dass ein Verstopfen des Hauptablaufs sofort sichtbar wird, etwa durch einen Wasseraustritt an der Fassade statt im Innenraum.
Weitere Praxispunkte zur Ablauforganisation stehen in unserem Beitrag zur Flachdachentwässerung.
Windsog, Attikaabdeckungen und Befestigung: Haltersysteme und Nachweise
Windsog wirkt an Dachrändern und Ecken deutlich stärker als in der Dachmitte, und genau dort liegt auch die Attika. Die Bemessung der Abdeckung hängt von Windzone, Gebäudehöhe und Lage am Rand oder an der Ecke ab, Windsoglasten sind für Attikaabdeckungen maßgeblich.
Bei der Haltersystemwahl stehen zwei Prinzipien zur Auswahl: Rillenhalter und Schienen- beziehungsweise Kanthalter. Rillenhalter haben eine geringere Biegesteifigkeit als Schienenhalter und benötigen deshalb oft engere Halterabstände oder einen zusätzlichen statischen Nachweis bei großen Blenden. Herstellerangaben zu Halterabständen sollten nie ungeprüft übernommen werden, denn Gebäudehöhe und Windzone verändern die zulässigen Werte erheblich.
- Bei Blenden über 200 mm und Gebäuden über 15 m Höhe ist die Windsogwirkung an Rändern und Ecken oft dominant.
- Dünne Blechdicken oder pauschale 1-Meter-Abstände führen in exponierten Bereichen regelmäßig zu Überlastungen.
- Ein statischer Nachweis ist bei hohen Blenden, großen Ausladungen oder exponierter Lage grundsätzlich erforderlich.
CAD-Details, Formate und Zeichnungs-Standards für Attika-Details
Für die Übergabe an Ausführende haben sich drei Formate etabliert: DWG für die native Bearbeitung, DXF für den Austausch zwischen Programmen und PDF für die reine Ansicht. Ein brauchbares Attika-Detail enthält mindestens Schichtenaufbau, Anschlusshöhen, Befestigungspunkte und Materialkennzeichnungen, alles andere führt zu Rückfragen auf der Baustelle.
Für Architektur- und Ausführungspläne empfiehlt sich eine klare Layerstruktur: eigene Layer für Bestand, Dämmung, Abdichtung und Befestigung, dazu eine durchgehende Maßkette ab Oberkante Rohdecke. Hersteller-CAD-Pakete sind zwar Standardlieferungen, aber nur so brauchbar wie ihre Metadaten.
- DWG für die Weiterbearbeitung in der eigenen Planungssoftware
- DXF für den verlustarmen Austausch zwischen unterschiedlichen CAD-Systemen
- PDF für die Freigabe an Bauleitung und Gewerke ohne CAD-Zugang
Verbindliche Maßketten und Befestigungsangaben lassen sich direkt in Leistungsverzeichnisse und Ausschreibungstexte übernehmen, das erspart spätere Klärungsschleifen.
Praxis-Checkliste für Planung, Ausschreibung und Abnahme
Vor der Planung stehen drei Prüfpunkte an: der Normencheck, die Einordnung von Lage und Windzone sowie die Kontrolle von Gefälle und Entwässerungsschema.
- Normencheck gegen DIN 18531 und die aktuelle Flachdachrichtlinie durchführen.
- Windzone und Gebäudehöhe für die Abdeckungsbemessung festhalten.
- In der Ausschreibung verbindliche Anschlussmaße und Referenz-CAD-Details hinterlegen.
- Bei der Abnahme sichtbare Dichtheit, Befestigungsdokumentation und Wartungszugang prüfen.
Profi-Tipp: Bei der Abnahme Fotos jeder Anschlusshöhe und jedes Befestigungspunkts machen, das erspart Diskussionen bei späteren Gewährleistungsfragen.
Wer stehendes Wasser oder andere Auffälligkeiten am Attikaanschluss bemerkt, findet Orientierung in unserer Checkliste bei stehendem Wasser.
Perspektive von Engels Bedachungen: typische Fehler und Bewährtes aus der Praxis
Das Unternehmen ist seit vielen Jahren als Meisterbetrieb im Dachdeckerhandwerk tätig, mit Erfahrung bei Flachdachsanierungen und Attika-Anschlüssen. In der Praxis wiederholen sich bestimmte Mängel: zu geringe Anschlusshöhen, die bei Starkregen sofort auffallen, fehlende Notüberläufe und Befestigungen ohne statischen Nachweis, die dann bei Sturm zum Problem werden.
Bewährt hat sich eine lückenlose Dokumentation: Prüfprotokolle, Fotos jeder kritischen Anschlussstelle und ein Übergabe-CAD, das genau die ausgeführte Situation zeigt, nicht nur den Plan.
— Electus
Wie Engels Bedachungen bei Planung und Ausführung hilft
Ein Attika-Detail, das nur auf dem Papier stimmt, hilft niemandem. Das Unternehmen begleitet Planer und Eigentümer von der Detailplanung bis zur Ausführung, inklusive Koordination der statischen Nachweise für Abdeckung und Befestigung.
- Beratung und Detailplanung für Attika-Anschlüsse und Abdeckungen
- Ausführung von Dachsanierung, Abdichtung und Anschlussarbeiten
- Koordination statischer Nachweise und Übergabe der Ausführungsunterlagen
Einen Überblick über das gesamte Leistungsangebot gibt es online, für konkrete Referenzen lohnt der Blick auf abgeschlossene Dachsanierungsprojekte. Wer ein Attika-Detail fachgerecht umsetzen lassen möchte, kann direkt Kontakt aufnehmen.
Schnelle Links: Regelwerke, Fachartikel und CAD-Downloads
Für die tägliche Planungsarbeit lohnt sich ein Lesezeichen auf die Flachdachrichtlinie 2026 und auf die DIN 18531. Ergänzend hilft der Fachartikel zu Attikaabdeckungen und Windlastzonen. Herstellerseiten bieten häufig fertige DWG- und DXF-Pakete, die sich mit den genannten Normen direkt in Ausschreibungstexte überführen lassen.
Quellen
- Dachentwässerung nach Flachdachrichtlinien | Flachdach | Entwässerung | BauNetz Wissen
- Die neue Flachdachrichtlinie (Ausgabe Januar 2026) | Zentralverband des Deutschen Dachdeckerhandwerks
- Flachdach Attikaabdeckungen: Windlastzonen, Standsicherheit, Schienenhalter | DDH
FAQ
Wie hoch muss die Attika nach der Flachdachrichtlinie sein?
Als Orientierungswert gilt eine Anschlusshöhe von rund 15 cm über der wasserführenden Ebene. Abweichungen sind möglich, müssen aber begründet und im Plan dokumentiert werden.
Hat ein Flachdach immer eine Attika?
Nein, nicht jedes Flachdach hat eine Attika, manche Dächer schließen mit einem einfachen Randabschluss oder einer Traufe ab. Wo eine Attika vorhanden ist, gelten die beschriebenen Anschlusshöhen und Abdeckungsvorgaben.
Welche Mindesthöhe muss eine Attikaabdeckung haben?
Die Abdeckung selbst hat keine feste Mindesthöhe, entscheidend ist die Anschlusshöhe der Abdichtung darunter, die üblicherweise bei rund 15 cm liegt. Die Abdeckung muss zusätzlich gegen Windsog nachgewiesen sein, besonders bei größeren Blenden oder exponierter Lage.
Wie funktioniert die Flachdachentwässerung durch Attika?
Bei innenliegender Entwässerung müssen mindestens ein Dachablauf und ein Notüberlauf vorgesehen werden, unabhängig von der Dachgröße. Die Entwässerung kann innenliegend verrohrt, direkt durch die Attika oder über Gully und Fallrohr erfolgen, je nach Gebäudegeometrie und Wartungszugang.
